晶片製造作為現代電子工業的核心，其成本和複雜度一直是制約行業發展的重要因素。然而，一項革命性的技術正在為這一困局帶來全新的解決方案——3D列印技術。該技術有望成為下一個晶片製造的重大突破點。
3D奈米列印進入晶片製造領域
最近，新創公司Atum Works的一項宣布引起了業界的關注。該公司表示其奈米級3D列印技術有望替代現有的部分生產流程，進而將晶片製造成本降低90%。
Atum Works開發的奈米級3D列印機可以在晶圓級材料上以100奈米的解析度列印多材料3D結構。與傳統的平面光刻工藝不同，這種技術在三維空間中精準地將材料沉積到指定位置，使得積體電路的製造成為可能，並能將互連等結構在一個連續的流程中形成。
不過，這項技術也有其局限性：雖然在封裝、光子學和感測器領域可能足夠應用，但對於邏輯晶片而言，其技術仍然落後於當前主流工藝約20年。目前EUV光刻技術解析度約為13奈米，而100奈米解析度的技術相當於2003至2005年間的90-110奈米工藝水平。
儘管如此，這一技術發展仍然為我們展示了3D奈米列印在晶片製造領域的巨大潛力。

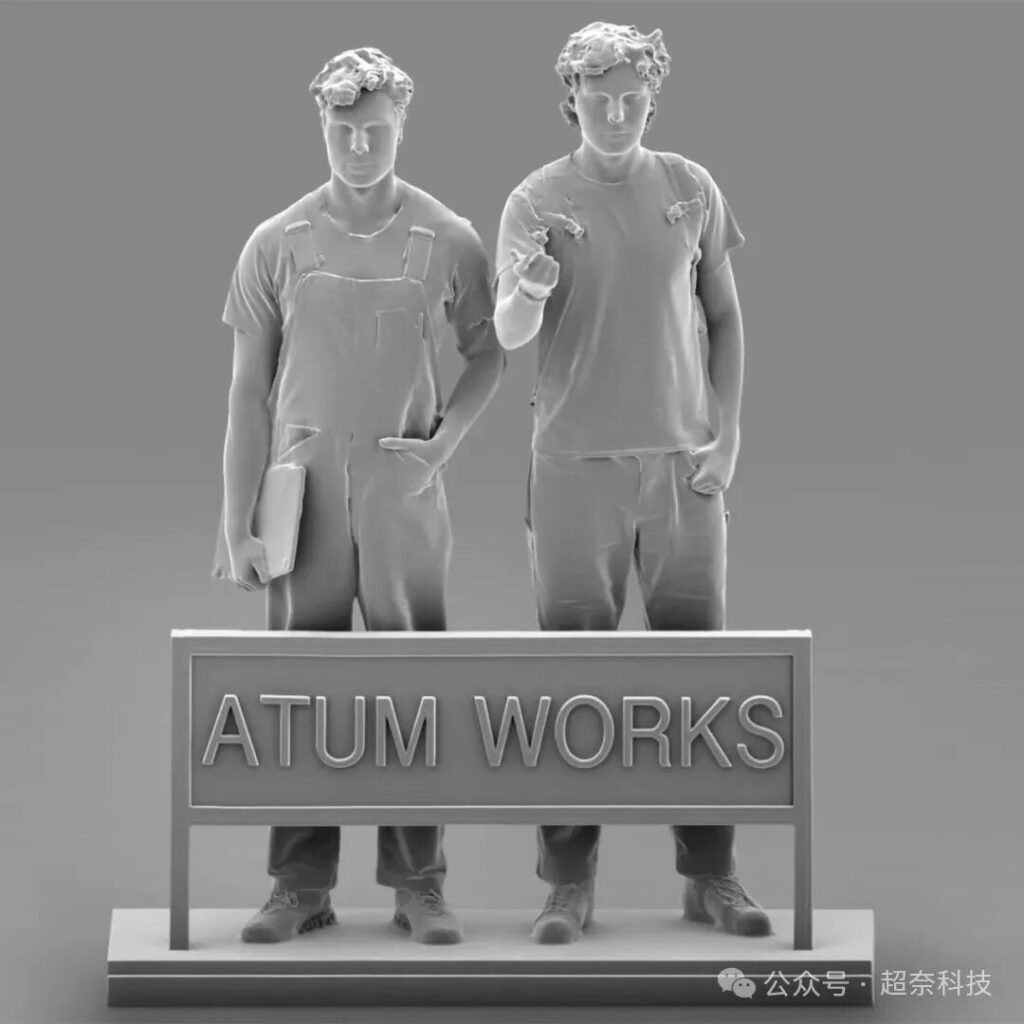

圖片來源：Atum Works
傳統晶片製造的困境與挑戰
要理解3D奈米列印技術的意義，我們首先需要認識傳統晶片製造面臨的挑戰。輝達創始人黃仁勳指出，先進晶片製造需要超過1,000個步驟，每一步都必須近乎完美才能產生功能性輸出。
現代晶片與建築物相似，擁有多個層級、不同類型的模組和複雜的通訊網路。每一款先進的晶片過程製造都極其複雜，涉及成千上萬的步驟和數百種專用工具，因此製造成本相當高昂。以輝達的H100 GPU為例，平均每片售價高達三萬美元，高昂的製造成本也是半導體行業要攻克的下一個大山。
圖片來源：輝達
3D奈米列印的技術優勢
相比傳統製造工藝，3D奈米列印技術在晶片製造領域具有多項潛在優勢：
- 成本優勢： 3D列印無需開模，省去了昂貴的前期成本，並且可以根據每個晶片的結構，靈活地進行加工和列印。同時，3D列印技術可以減少晶片加工過程中的步驟，包括光刻、蝕刻、拋光、沉積等，從而節省了大量設備的成本，整合式的工藝解決了各設備間的相容性問題。
- 製造靈活性： 通過在三維空間中的精確材料沉積，能夠實現複雜的三維結構設計，為晶片架構創新提供了新的可能性。
- 特定應用優勢： 雖然在高性能邏輯晶片領域仍有技術差距，但3D奈米列印技術在封裝、光子學、互連結構、感測器和非邏輯元件等領域展現出良好的應用前景。
技術突破：從理論到實踐
精度問題的解決方案

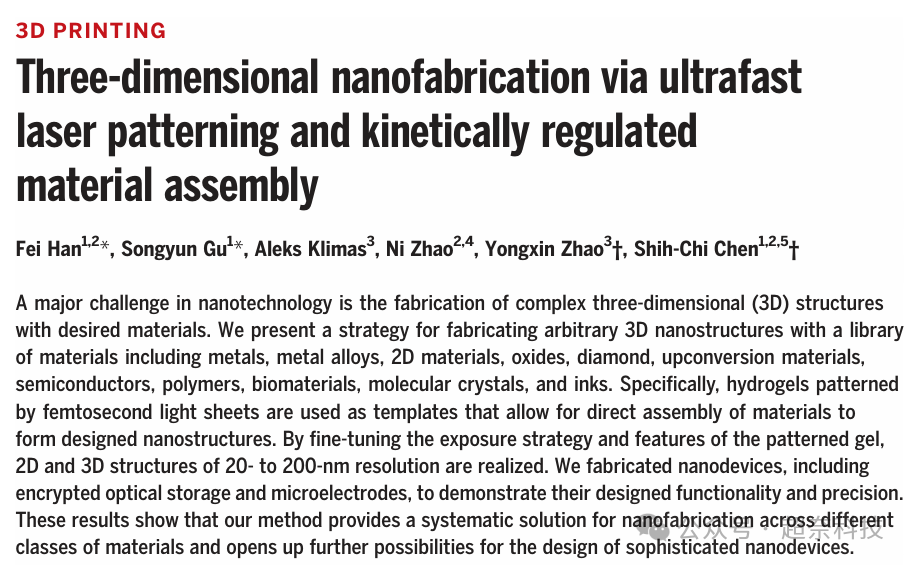

傳統3D列印的精度一般只有1/10毫米，而晶片製造需要奈米級精度。2022年，卡內基美隆大學的研究團隊，包括我們超奈科技的創始人之一陳世祈教授，在《科學》雜誌發表了突破性研究成果。

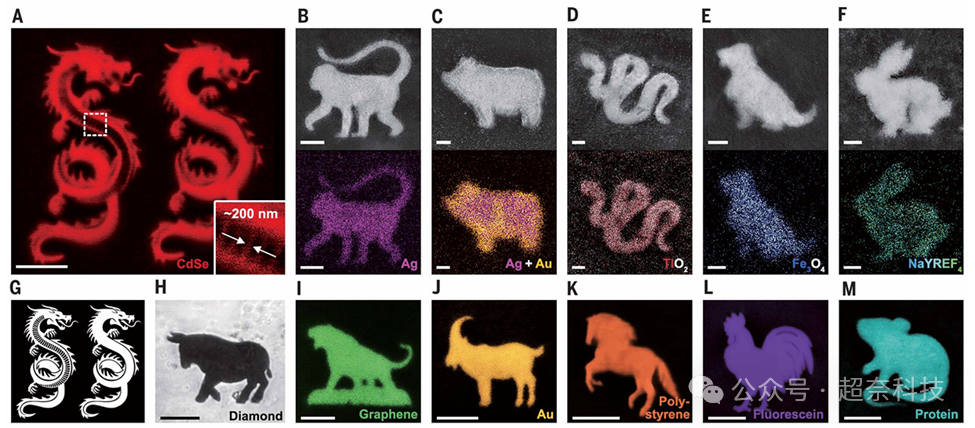

他們開發了一種利用各種材料創建超高解析度、複雜3D奈米結構的策略，將可印刷奈米器件的尺寸縮小到十幾奈米。這一技術通過在水凝膠中創建材料的三維模式，然後將其縮小以獲得奈米級解析度，將3D列印技術的解析度縮小了幾個量級。
圖片來源：Science
產業應用：光子晶片領域的突破
在光子晶片研究領域，3D奈米列印技術已經展現出實際的應用價值。光子晶片研究院董毅博等研究人員利用雷射奈米列印技術，成功研發出微型有源渦旋光雷射器，為軌道角動量片上資訊複用技術的發展奠定了基礎。
這種基於雷射奈米3D列印整合軌道角動量相位結構的垂直共振腔面射型渦旋光雷射器，具有體積小、高速度、低閾值的優勢，單個器件尺寸僅約為100微米×100微米，列印時間僅需約20分鐘，相比傳統方法效率大幅提升。而超奈科技的列印機使用面投影技術，更能把列印時間壓縮到1分鐘以內。
該研究解決了微型渦旋光雷射器拓撲荷數提高的問題，有望推動軌道角動量資訊複用技術的小型化、整合化發展。
超奈科技：推動3D奈米列印技術發展
作為3D奈米列印技術的實踐者，超奈科技致力於推動這一技術的產業化應用。公司擁有由行業專家組成的團隊，包括在奈米級3D列印技術方面做出重要貢獻的陳教授等知名學者。
我們專注於3D奈米列印設備的研發和相關列印服務的提供，為科研院所和產業界提供高精度的3D奈米列印解決方案，助力相關技術的研究和應用發展。
圖片來源：Science
展望未來：技術發展的機會與挑戰
雖然目前3D奈米列印技術在邏輯晶片製造方面仍然面臨技術挑戰，但隨著列印精度的不斷提升和新材料的開發，3D奈米列印有望為邏輯晶片製造帶來突破。
首先是在原型驗證階段，3D奈米列印可以快速製造晶片原型，大幅縮短設計驗證週期，降低早期開發成本。其次，在特定的邏輯電路設計中，如三維堆疊結構和複雜互連網路，3D列印技術可能提供傳統工藝難以實現的設計自由度。
未來，隨著新材料在3D列印中的應用，以及列印精度向更高精度的發展，我們有理由相信3D奈米列印技術最終將在邏輯晶片製造領域發揮重要作用，甚至可能催生全新的晶片架構和計算典範。
超奈科技將繼續致力於3D奈米列印技術的創新和應用，為推動相關產業的技術進步貢獻力量。我們相信，隨著技術的不斷成熟，3D奈米列印將為晶片製造帶來新的可能性和發展機會。
